El cuerpo es solo una parte de una instalacion DIN 3015. El montaje determina como la carga pasa al bastidor, skid, estructura o cimentacion.
Elija el montaje junto con diametro, serie, vibracion, ajuste, corrosion y acceso. Una RFQ completa debe identificar todos los herrajes, no solo las mitades.
Comparacion visual de montaje
Usos típicos
- Use placas soldadas para soportes fijos, robustos y repetibles
- Use carriles cuando se necesita ajuste o ampliacion futura
- Use apilado para ahorrar espacio tras revisar altura, carga y acceso
- Especifique BOM completo: cuerpo, placa o tuerca, tapa, pernos y accesorios
Comparacion de metodos de montaje
| Metodo | Mejor uso | Ventaja principal | Revision principal |
|---|---|---|---|
| Placa soldada | Bastidores permanentes, skids y soportes pesados | Ruta de carga rigida y posicion repetible | Soldadura, deformacion, reparacion de recubrimiento y acceso |
| Carril + tuerca de carril | Maquinas, skids modulares y disposiciones ajustables | Reposicion facil y ampliaciones futuras | Tamano de carril, compatibilidad, retencion y corrosion |
| Apilado | Rutas paralelas compactas con espacio limitado | Reduce huella de montaje | Altura, longitud de perno, carga, vibracion y acceso |
| Esparrago o soporte especial | Estructuras existentes y retrofit | Se adapta a interfaces especiales | Enganche, rigidez y plano aprobado |
El montaje correcto soporta carga y mantenimiento sin crear un punto debil innecesario.

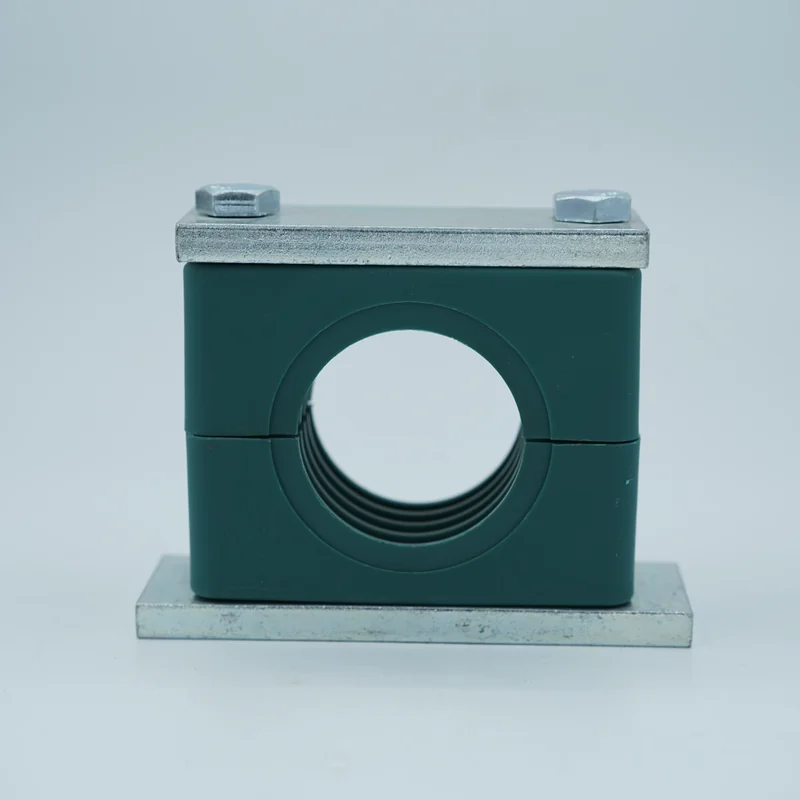

Cuando usar placa soldada
La placa soldada es practica cuando el punto es permanente y el bastidor permite soldadura. Ofrece ruta rigida, pero deben controlarse procedimiento, deformacion, reparacion y alineacion.

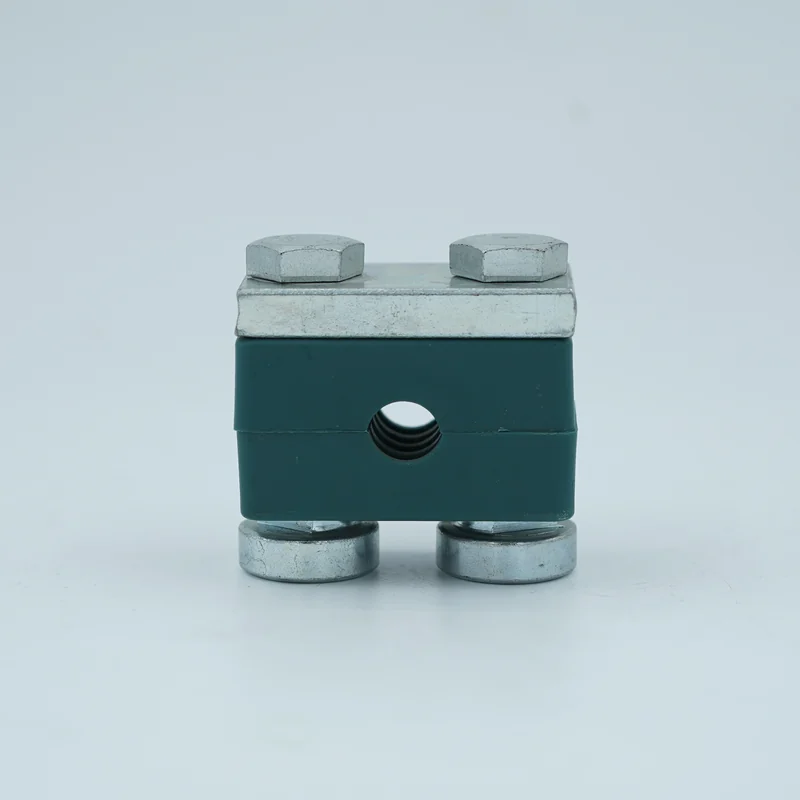

Cuando convienen los carriles
Los carriles sirven cuando la ruta puede ajustarse, varias abrazaderas comparten soporte o se esperan ampliaciones. Confirme perfil, tuerca, serie, carga, retencion y corrosion como conjunto compatible.

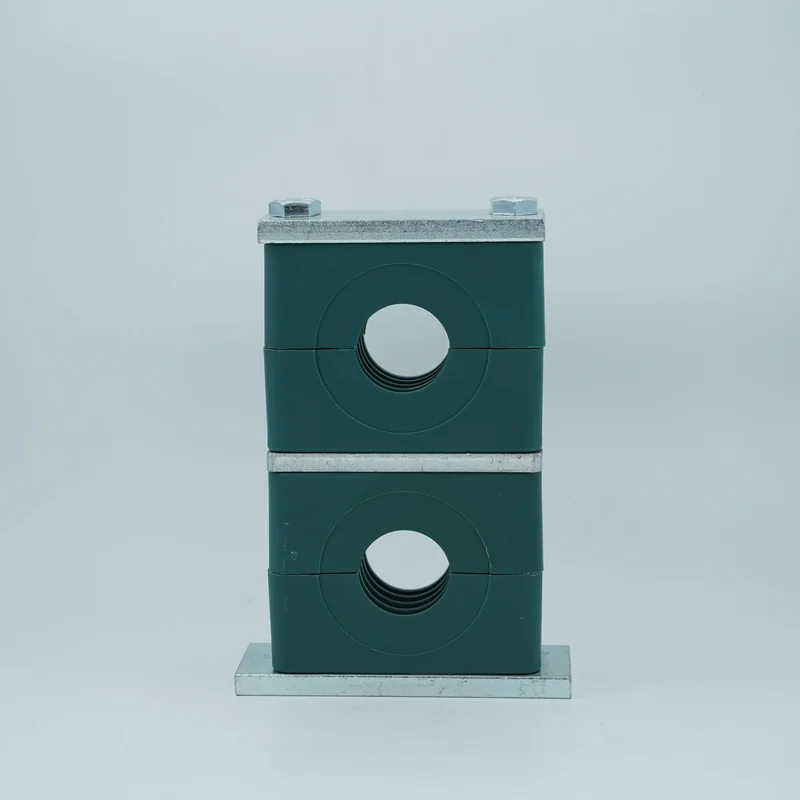

El apilado ahorra espacio pero exige mas revisiones
El apilado reduce huella, pero cada capa aumenta altura y cambia la carga. Revise longitud, rigidez, vibracion, identificacion, acceso y mantenimiento de lineas inferiores.
Defina el BOM completo de montaje
Indique si se requieren solo cuerpos o conjunto completo. El BOM puede incluir mitades, tapa, placa o tuerca, carril, pernos normales o apilables, arandelas, bloqueo y acabado. Indique tambien que suministra el cliente.
Checklist RFQ para herrajes de montaje
Envie diametro, serie, cantidad, montaje, material y espesor de base, perfil y longitud de carril, capas, material y acabado de pernos, corrosion, vibracion, certificados y planos o fotos.
