WQL abrazadera ligera
545 referencias en 13 series. Diámetro exterior ø6–ø102 mm (G30: ø6–ø32 mm). Montaje: base soldada · base soldada larga · tuerca de carril · solo cuerpo · apilado · antivibración.
Referencias
545
Rango ø
6 – 102 mm
Grupos
L0 – L8
Series
13
Selección de abrazaderas para líneas hidráulicas y de refrigeración en eólica
Las góndolas y secciones de torre combinan vibración, exposición a baja temperatura y acceso de servicio limitado. La selección debe priorizar el control de vibración, bases soldadas seguras y acceso de inspección en las transiciones a manguera.
Material y entornoLos cuerpos de PP o PA sirven para la mayoría de líneas de aceite hidráulico y agua de refrigeración; revise herrajes inoxidables en proyectos eólicos marinos o costeros.
Riesgos habituales de selección
- La vibración de góndola y los pulsos de presión pueden aflojar soportes infradimensionados.
- El arranque a baja temperatura exige materiales que se mantengan estables bajo cero.
- Las líneas hidráulicas y de refrigeración comparten canales de trazado compactos.
Enfoque de abrazadera recomendado

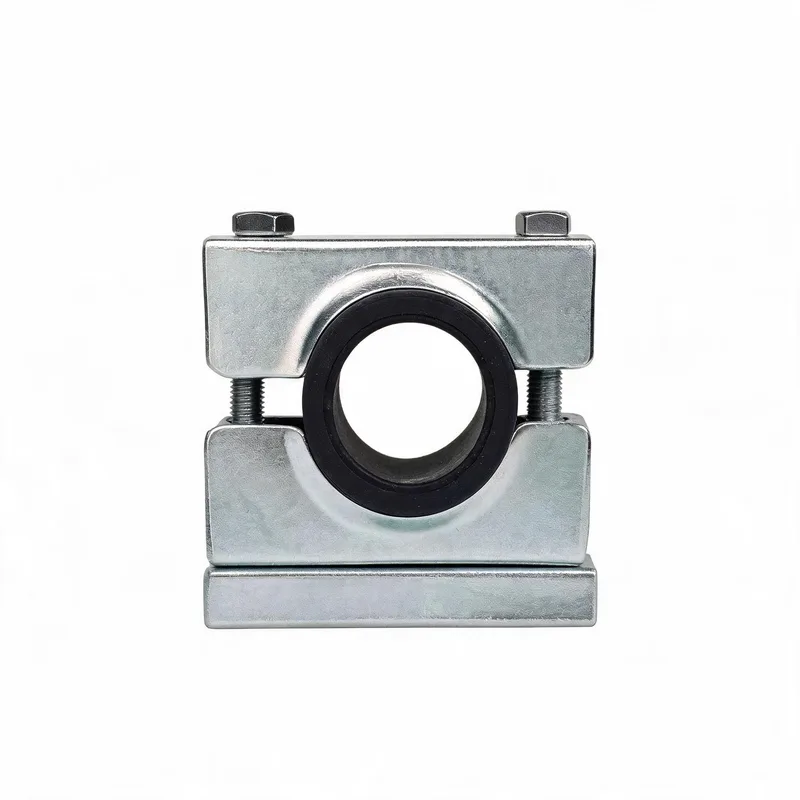

- Use WQL G30 antichoque cerca de bombas, válvulas y transiciones a manguera.

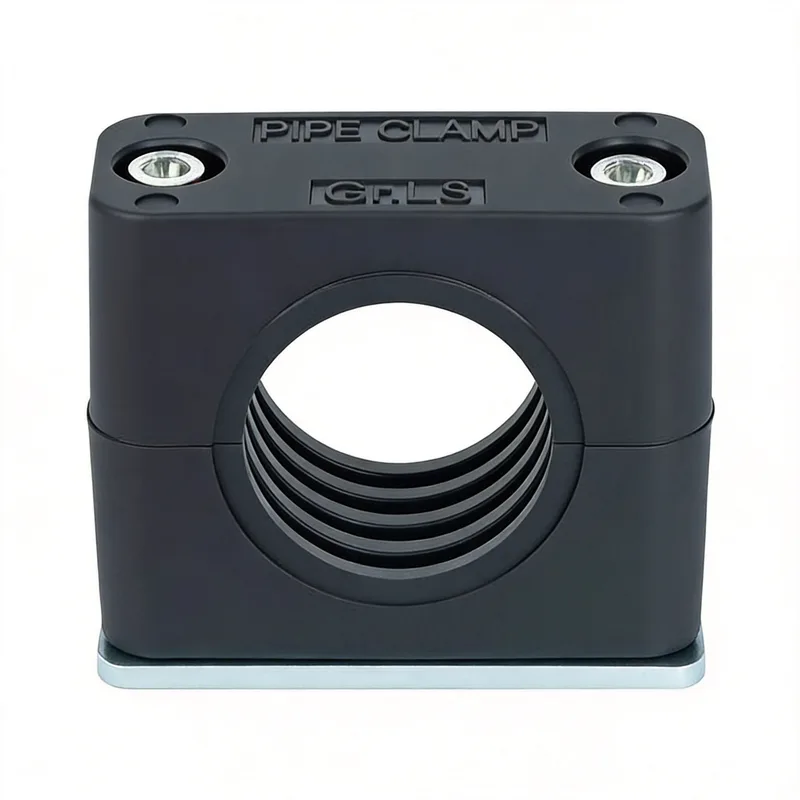

- Use G2/G3 de base soldada donde el soporte queda fijado durante el montaje de la torre.
- Use G18 apilada solo donde se conserve holgura de inspección.
Notas técnicas para esta selección
Guía del estándar DIN 3015Las partes 1, 2 y 3 explicadas para la selección de abrazaderas.Ver guía Guía de selección de abrazaderasElija por diámetro exterior, carga, vibración, material y montaje.Ver guía Métodos de montaje de abrazaderasCompare bases soldadas, carriles, apilado y accesorios de montaje.Ver guía Guía de accesorios y lista de materiales completaEspecifique placas base, placas de tapa, carriles, tuercas de carril y tornillos como conjunto completo.Ver guía Guía de materiales de abrazaderasCompare las opciones en PP, PA, NBR, metal e inoxidable.Ver guía Guía de separación entre soportesPlanifique la separación de soportes en codos, válvulas y zonas con vibración.Ver guía
WQL*G30-106
WQL·G30 · L1 · ø6 mmMontaje
Antivibración
Tornillo
M6×45
Cuerpo L1×H
59×42
OD
ø6 mm
Stock · 676 uds
WQL*G2-006.4
WQL·G2 · L0 · ø6.4 mmMontaje
Soldada
Tornillo
M6×20
Cuerpo L1×H
28×27
OD
ø6.4 mm
Stock · 676 uds
WQL*G2-106.4
WQL·G2 · L1 · ø6.4 mmMontaje
Soldada
Tornillo
M6×20
Cuerpo L1×H
37×27
OD
ø6.4 mm
Stock · 676 uds
···
¿Necesita un presupuesto a medida o una ficha técnica?
¿Necesita bases dobles, carriles de montaje, placas de tapa o tuercas de carril? Ver accesorios y componentes →
WQL*A · Abrazadera para tres tubos
Sujeta 3 tubos del mismo ø (pedido: WQL*A-3×OD) o 3 ø distintos (pedido: WQL*A-OD1×OD2×OD3). ø disponibles: 6, 8, 10, 12, 14, 16 mm. Tornillo: M6×35.
| Componente | L | L1 | L2 | H | B | S | D |
|---|---|---|---|---|---|---|---|
| Cuerpo de abrazadera | 87 | 67 | 20 | 31 | 30 | 1 | — |
| Placa de tapa | 87 | 67 | — | — | 30 | 3 | — |
| Base soldada | 87 | 67 | — | 6 | 30 | 3 | 12 |
Códigos de pedido (mismo diámetro)
| OD (mm) | Código de pedido |
|---|---|
| 6 | WQL*A-3×6 |
| 8 | WQL*A-3×8 |
| 10 | WQL*A-3×10 |
| 12 | WQL*A-3×12 |
| 14 | WQL*A-3×14 |
| 16 | WQL*A-3×16 |
