WQL abrazadera ligera
545 referencias en 13 series. Diámetro exterior ø6–ø102 mm (G30: ø6–ø32 mm). Montaje: base soldada · base soldada larga · tuerca de carril · solo cuerpo · apilado · antivibración.
Referencias
545
Rango ø
6 – 102 mm
Grupos
L0 – L8
Series
13
Abrazaderas para líneas de proceso en petróleo y petroquímica
Los soportes en refinería y petroquímica deben atender tubería de instrumentos, líneas hidráulicas y tubería auxiliar junto a proceso, manteniendo la instalación trazable y accesible para inspección.
Material y entornoConfirme recubrimiento, herrajes inoxidables y material del cuerpo frente a la clase de corrosión del emplazamiento y la exposición al fluido.
Riesgos habituales de selección
- La exposición exterior eleva las exigencias de corrosión y recubrimiento.
- La tubería de instrumentos de pequeño diámetro necesita trazado ordenado para evitar esfuerzos accidentales.
- El acceso de mantenimiento junto a válvulas y puntos de muestreo suele ser limitado.
Enfoque de abrazadera recomendado

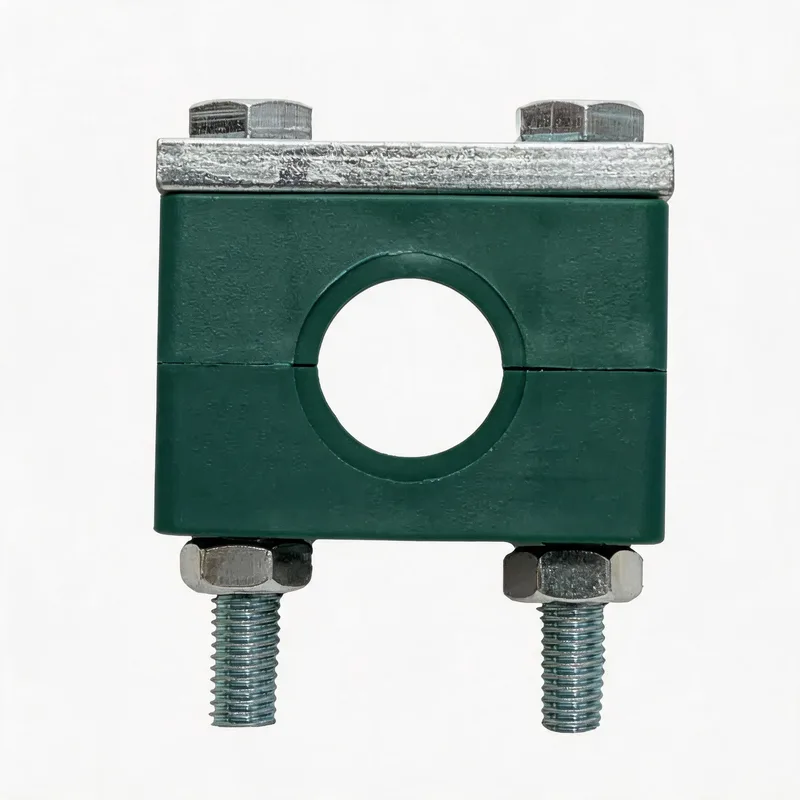

- Use bases soldadas o soldadas largas en racks de tubería fijos.
- Use G10 con tuerca de carril donde la instrumentación requiera ajuste en campo.

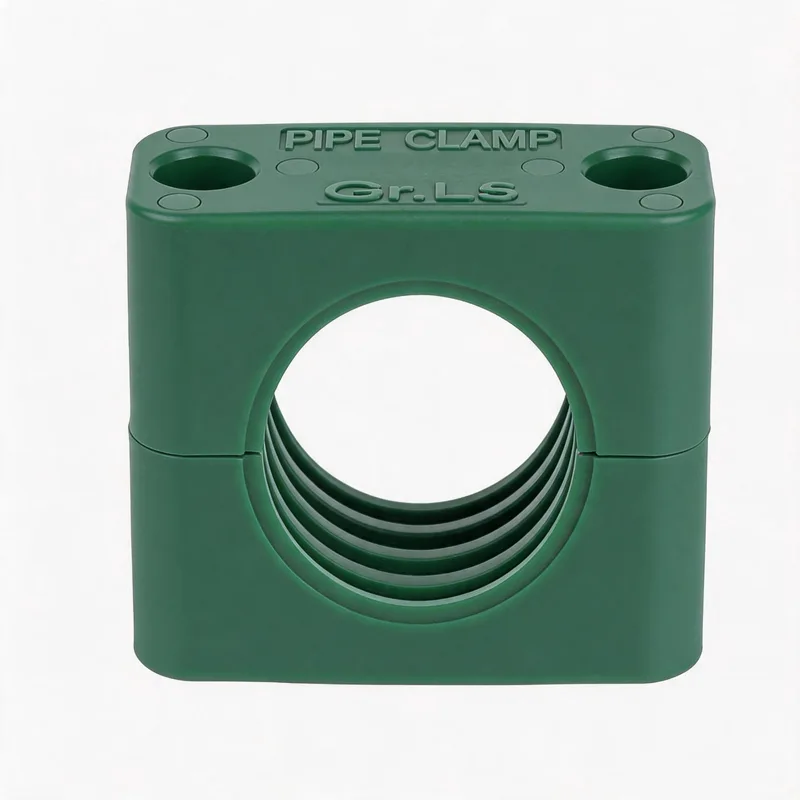

- Use G14 solo cuerpo para soportes a medida en skids y paquetes.
Notas técnicas para esta selección
Guía del estándar DIN 3015Las partes 1, 2 y 3 explicadas para la selección de abrazaderas.Ver guía Guía de selección de abrazaderasElija por diámetro exterior, carga, vibración, material y montaje.Ver guía Métodos de montaje de abrazaderasCompare bases soldadas, carriles, apilado y accesorios de montaje.Ver guía Guía de accesorios y lista de materiales completaEspecifique placas base, placas de tapa, carriles, tuercas de carril y tornillos como conjunto completo.Ver guía Guía de materiales de abrazaderasCompare las opciones en PP, PA, NBR, metal e inoxidable.Ver guía Guía de separación entre soportesPlanifique la separación de soportes en codos, válvulas y zonas con vibración.Ver guía
WQL*G5-006
WQL·G5 · L0 · ø6 mmMontaje
Soldada larga
Tornillo
M6×20
Cuerpo L1×H
28×27
OD
ø6 mm
Stock · 676 uds
WQL*G5-106
WQL·G5 · L1 · ø6 mmMontaje
Soldada larga
Tornillo
M6×20
Cuerpo L1×H
37×27
OD
ø6 mm
Stock · 676 uds
WQL*G10-006
WQL·G10 · L0 · ø6 mmMontaje
Tuerca de carril
Tornillo
M6×20
Cuerpo L1×H
28×27
OD
ø6 mm
Stock · 676 uds
WQL*G10-106
WQL·G10 · L1 · ø6 mmMontaje
Tuerca de carril
Tornillo
M6×20
Cuerpo L1×H
37×27
OD
ø6 mm
Stock · 676 uds
WQL*G14-006
WQL·G14 · L0 · ø6 mmMontaje
Solo cuerpo
Tornillo
M6×20
Cuerpo L1×H
28×27
OD
ø6 mm
Stock · 676 uds
···
¿Necesita un presupuesto a medida o una ficha técnica?
¿Necesita bases dobles, carriles de montaje, placas de tapa o tuercas de carril? Ver accesorios y componentes →
WQL*A · Abrazadera para tres tubos
Sujeta 3 tubos del mismo ø (pedido: WQL*A-3×OD) o 3 ø distintos (pedido: WQL*A-OD1×OD2×OD3). ø disponibles: 6, 8, 10, 12, 14, 16 mm. Tornillo: M6×35.
| Componente | L | L1 | L2 | H | B | S | D |
|---|---|---|---|---|---|---|---|
| Cuerpo de abrazadera | 87 | 67 | 20 | 31 | 30 | 1 | — |
| Placa de tapa | 87 | 67 | — | — | 30 | 3 | — |
| Base soldada | 87 | 67 | — | 6 | 30 | 3 | 12 |
Códigos de pedido (mismo diámetro)
| OD (mm) | Código de pedido |
|---|---|
| 6 | WQL*A-3×6 |
| 8 | WQL*A-3×8 |
| 10 | WQL*A-3×10 |
| 12 | WQL*A-3×12 |
| 14 | WQL*A-3×14 |
| 16 | WQL*A-3×16 |
