WQL 轻型管夹
共 545 个料号，覆盖 13 个系列。管外径 ø6–ø102 mm（G30：ø6–ø32 mm）。安装方式：焊接底板 · 长焊接底板 · 导轨螺母 · 纯管夹体 · 叠装 · 防震。
料号总数
545
外径范围
6 – 102 mm
尺寸组
L0 – L8
系列
13
当前选型相关技术说明
第一步 — 输入管子外径
mm
常用外径：
⌀
请在上方输入管子外径，查看兼容的管夹配置。
需要双联底板、安装导轨、盖板或导轨螺母？ 查看配件与组件 →

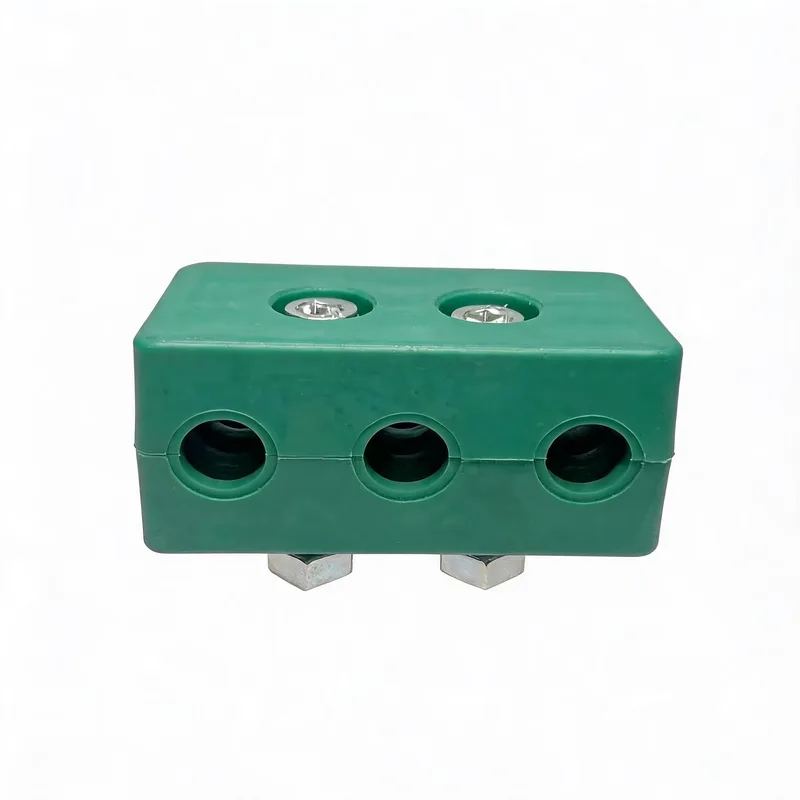

WQL*A · 三联管夹
夹持 3 根相同外径的管（订货： WQL*A-3×OD）或 3 根不同外径（订货： WQL*A-OD1×OD2×OD3）。可选外径： 6, 8, 10, 12, 14, 16 mm。螺栓：M6×35。
| 零件 | L | L1 | L2 | H | B | S | D |
|---|---|---|---|---|---|---|---|
| 管夹体 | 87 | 67 | 20 | 31 | 30 | 1 | — |
| 盖板 | 87 | 67 | — | — | 30 | 3 | — |
| 焊接底板 | 87 | 67 | — | 6 | 30 | 3 | 12 |
订购型号（相同OD）
| OD (mm) | 订货代号 |
|---|---|
| 6 | WQL*A-3×6 |
| 8 | WQL*A-3×8 |
| 10 | WQL*A-3×10 |
| 12 | WQL*A-3×12 |
| 14 | WQL*A-3×14 |
| 16 | WQL*A-3×16 |
